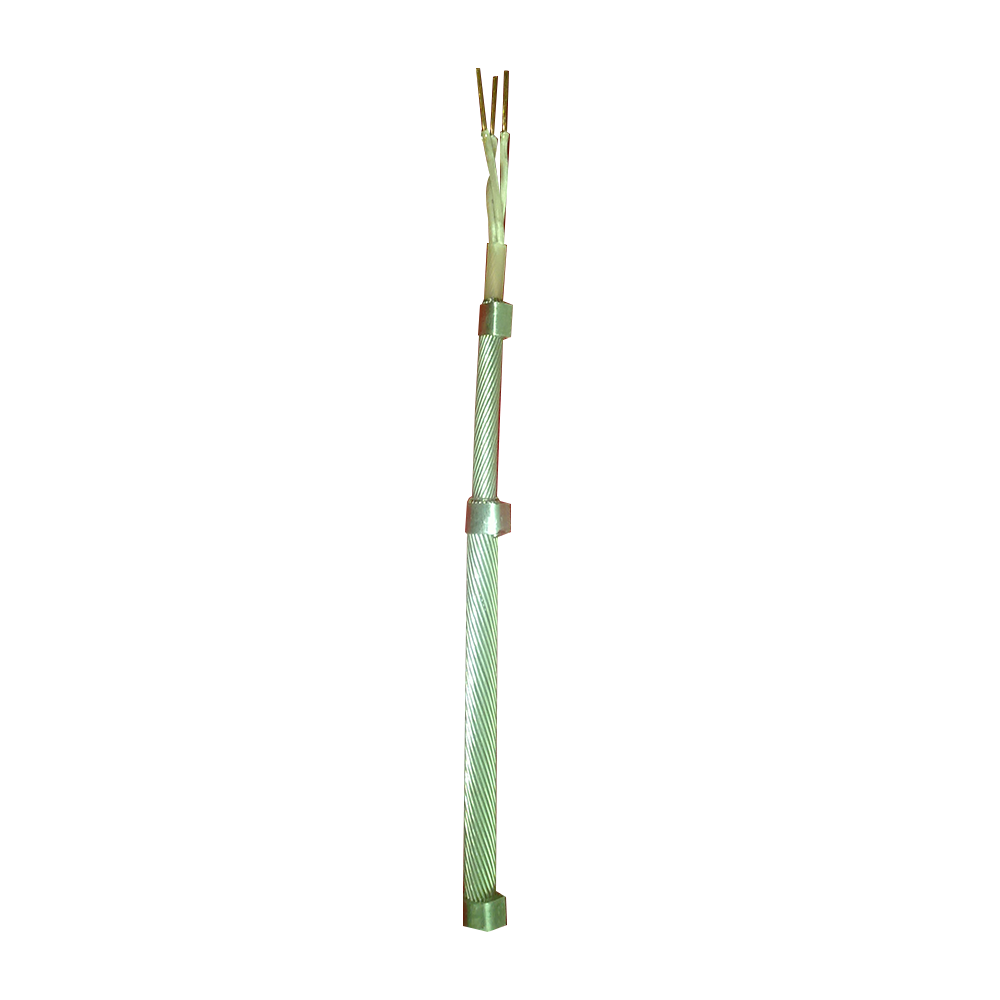

تُستخدم كابلات التسجيل ثلاثية الموصلات على نطاق واسع في تسجيل الخطوط السلكية لحقول النفط وأنظمة مراقبة قاع البئر. توفر أحجام الكابلات المختلفة مستويات مختلفة من القوة والمرونة وملاءمة عمق التطبيق.
ملخص
تم تصميم هذه الكابلات لنقل الإشارات واتصالات البيانات في قاع البئر في بيئات حقول النفط القاسية. يؤثر حجم الموصل بشكل مباشر على القوة الميكانيكية والأداء التشغيلي.
كابل 7/32 بوصة
خفيفة الوزن ومرنة، ومناسبة لتسجيل الخطوط السلكية القياسية في الآبار متوسطة العمق.
كابل 5/16 بوصة
أداء متوازن مع قوة محسنة وانتقال مستقر للآبار العميقة.
كابل 15/32 بوصة
تصميم عالي التحمل لتحقيق أقصى قدر من قوة الشد وظروف الآبار العميقة القاسية.
الاختلافات الرئيسية
7/32": مرن وخفيف الوزن
5/16": أداء متوازن
15/32": شديد التحمل وقوة عالية
التطبيقات
تسجيل الخطوط السلكية لحقول النفط
أنظمة مراقبة قاع البئر
عمليات التدخل في الآبار
التنقيب عن النفط والغاز
المواصفات الفنية
| المواصفات الفنية | |||
| ملكيات | |||
| غرض | 7/32 بوصة (5.6 ملم) | 5/16 بوصة (8.0 ملم) | 15/32 بوصة (11.8 ملم) |
|---|---|---|---|
| قطر الكابل | 7/32 بوصة (5.6 ملم) | 5/16 بوصة (8.0 ملم) | 15/32 بوصة (11.8 ملم) |
| الحد الأدنى لقطر الحزم | 11 بوصة (280 ملم) | 16 بوصة (400 ملم) | 23 بوصة (590 ملم) |
| معامل تمدد الكابل (قدم/كفت/كلب/م/كم/5 كيلو نيوتن) | 2.2 (2.5) | 1.2 (1.35) | 0.76 (0.85) |
| كهربائي | |||
| غرض | 7/32" | 5/16" | 15/32" |
| الحد الأقصى لجهد الموصل | 1000 فولت تيار مستمر | 1000 فولت تيار مستمر | 1000 فولت تيار مستمر |
| تصنيف موصل AWG | 24 | 20 | 17 |
| الحد الأدنى لمقاومة العزل (MΩ/Kft / m/Km) | 1640 (500) | 1640 (500) | 1640 (500) |
| ميكانيكية | |||
| غرض | 7/32" | 5/16" | 15/32" |
| قوة كسر الكابل (ثابتة) | 5600 رطل (25 كيلو نيوتن) | 10125 رطل (45 كيلو نيوتن) | 19125 رطل (85 كيلو نيوتن) |
| الحد الأقصى لتوتر العمل المقترح | 4050 رطل (18 كيلو نيوتن) | 7425 رطلاً (33 كيلو نيوتن) | 14175 رطلاً (63 كيلو نيوتن) |

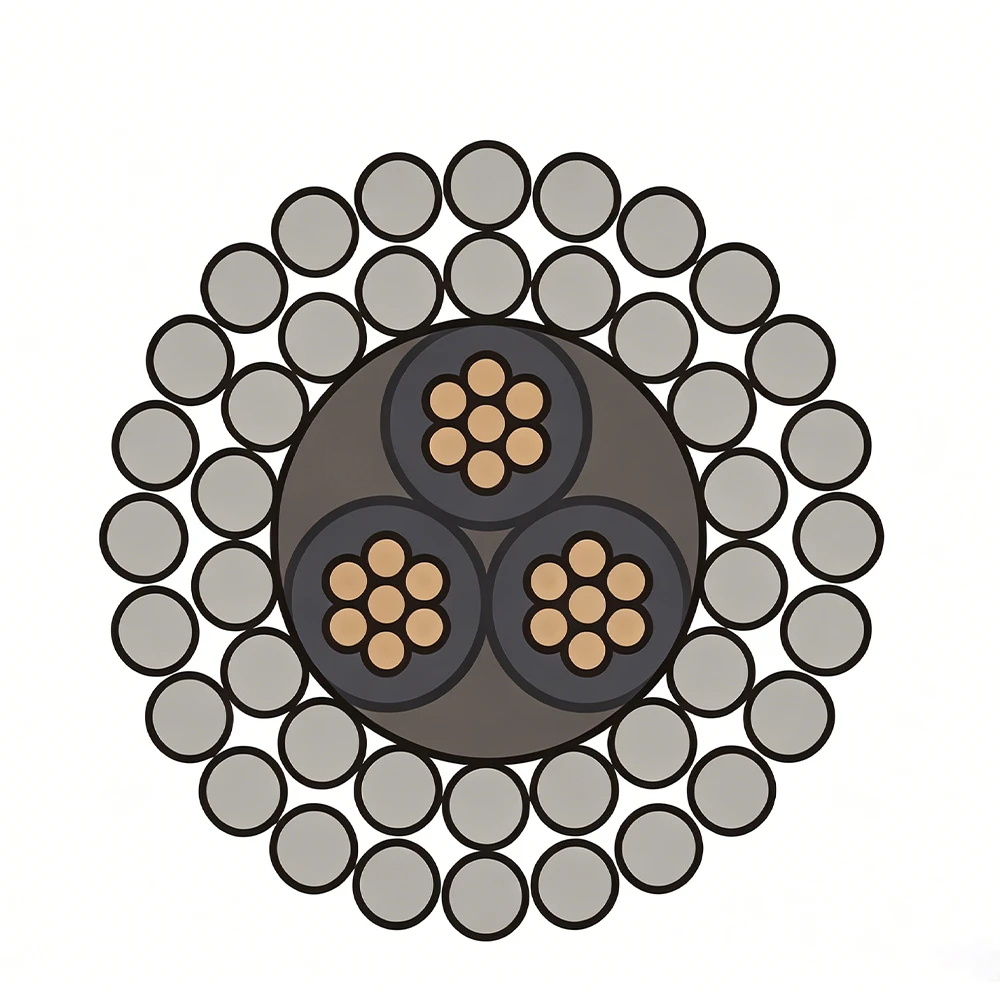

| هيكل الأسلاك | |||
| غرض | 7/32" | 5/16" | 15/32" |
| الدرع الداخلي | 12 × 0.031 بوصة (0.7874 ملم) | 12 × 0.0319 بوصة (0.81 ملم) | 24 × 0.0394 بوصة (1.01 ملم) |
| الدرع الخارجي | 18 × 0.031 بوصة (0.7874 ملم) | 18 × 0.0437 بوصة (1.11 ملم) | 24 × 0.0492 بوصة (1.25 ملم) |
| ملكيات | |||
|
غرض |
7/32 بوصة (5.6 ملم) |
5/16 بوصة (8.0 ملم) |
15/32 (11.8 ملم) |
|
قطر الكابل |
7/32 بوصة (5.6 ملم) |
5/16 بوصة (8.0 ملم) |
15/32 (11.8 ملم) |
|
الحد الأدنى لقطر الحزم |
11 بوصة (280 ملم) |
16 بوصة (400 ملم) |
23 بوصة (590 ملم) |
|
معامل تمدد الكابل قدم / كيلو قدم / رطل (م / كم / 5 كيلو نيوتن) |
2.2 (2.5) |
1.2 (1.35) |
0.76 (0.85) |
الأسئلة الشائعة
Q1: ما هو استخدام كابل الاستكشاف الحامل للحمل؟
تُستخدم كابلات التنقيب الحاملة للحمل بشكل أساسي في تسجيل آبار النفط والغاز والتثقيب والحفر وعمليات أخرى في قاع البئر. أنها توفر تحمل الحمل، وإمدادات الطاقة، ونقل الإشارات، ووظائف قياس العمق.
Q2: ما هي الأنواع الأساسية المتوفرة لكابلات الاستكشاف الحاملة للحمل؟
وفقاً لعدد النوى، فإن الكابلات متوفرة في هياكل أحادية النواة، وثلاثية النواة، وأربعة النواة، وسبعة النواة لتلبية متطلبات التشغيل المختلفة في قاع البئر.
Q3: ما هو نطاق درجة الحرارة الذي يمكن أن تتحمله كابلات الاستكشاف الحاملة للحمل؟
تعمل كابلات درجة الحرارة العادية عادةً من -30 درجة مئوية إلى 150 درجة مئوية، في حين أن كابلات الاستكشاف الحاملة لدرجة الحرارة العالية يمكنها تحمل درجات الحرارة من -50 درجة مئوية إلى 260 درجة مئوية.
Q4: ما الفرق بين كابلات الاستكشاف العادية والمقاومة للكبريت؟
تم تصميم كابلات الاستكشاف الحاملة المقاومة للكبريت خصيصًا لآبار النفط والغاز المسببة للتآكل والتي تحتوي على H₂S وغيرها من الوسائط القاسية، مما يوفر مقاومة محسنة للتآكل وعمر خدمة أطول.
Q5: ما هي المعايير التي تتوافق معها كابلات الاستكشاف الحاملة للحمل؟
يتم تصنيع كابلات الاستكشاف الحاملة وفقًا لمعيار SY/T 6600-2020، وهو معيار صناعة النفط والغاز لكابلات الاستكشاف الحاملة.
