يتمتع هذا المنتج بثبات حراري جيد وأداء كهربائي ممتاز، خاصة جهد الانهيار أكثر من ضعف المعيار الدولي، الخصائص الميكانيكية التصاق الشد، الطبقة العازلة والأسلاك النحاسية مثبتة بإحكام بعد الانحناء، وأداء الصدمة الحرارية ممتاز، والذي يمكن أن يلبي جميع أنواع بيئة العمل ذات درجة الحرارة العالية. مع طبقة عزل رقيقة، ثبات حراري ممتاز، خواص كهربائية وميكانيكية، هذا المنتج قابل للتطبيق على ملفات المحركات والمولدات الكبيرة والمتوسطة الحجم والمحولات والأجهزة الكهربائية المختلفة.
جهد الانهيار: أكثر من ضعف المعيار الدولي - قوة عازلة استثنائية
الاستقرار الحراري: أداء ممتاز عبر نطاق واسع من درجات الحرارة، ومناسب لبيئات العمل ذات درجات الحرارة العالية
الالتصاق الميكانيكي: تظل الطبقة العازلة متصلة بقوة بالموصل النحاسي حتى بعد الانحناء
مقاومة الصدمات الحرارية: أداء متميز في ظل درجات الحرارة السريعة
ملف العزل الرفيع: يزيد من عامل ملء الفتحة مع الحفاظ على الحماية الكهربائية الكاملة
المواصفات الفنية
|
المعلمة |
القيمة / الوصف |
|
اسم المنتج |

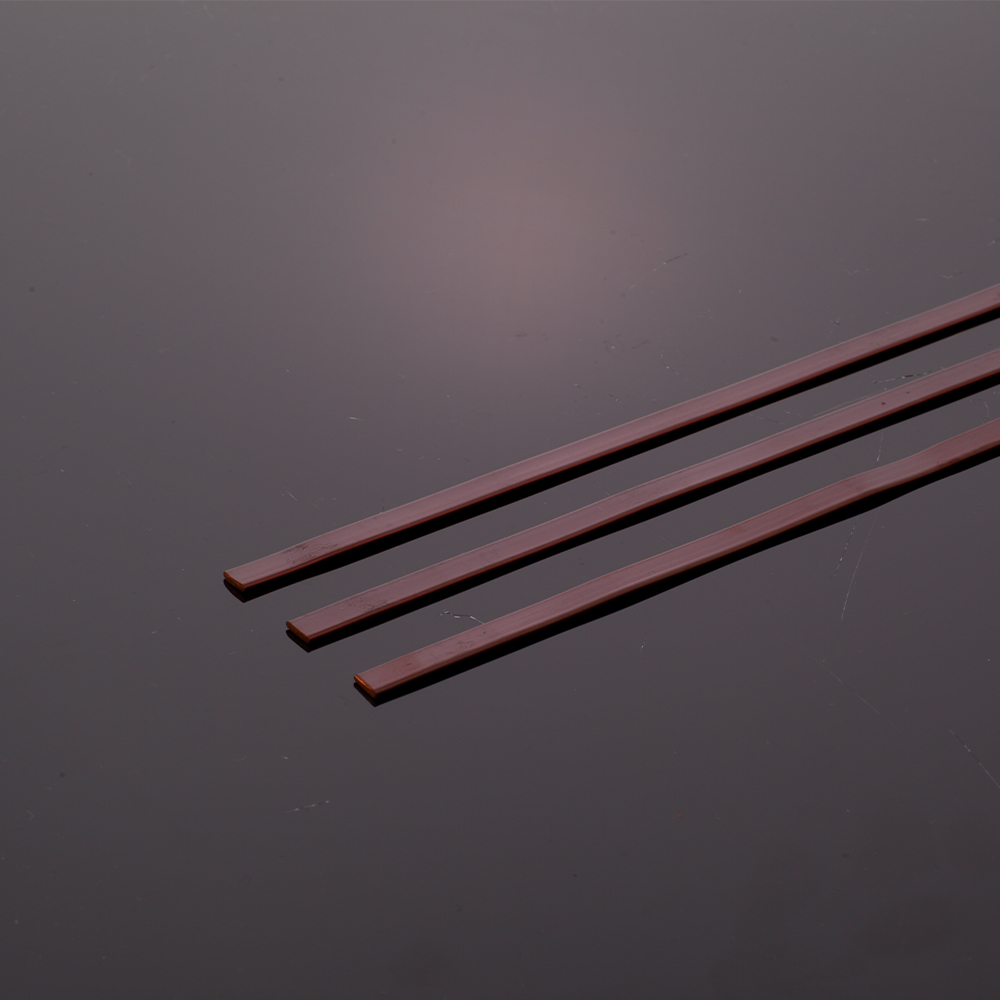

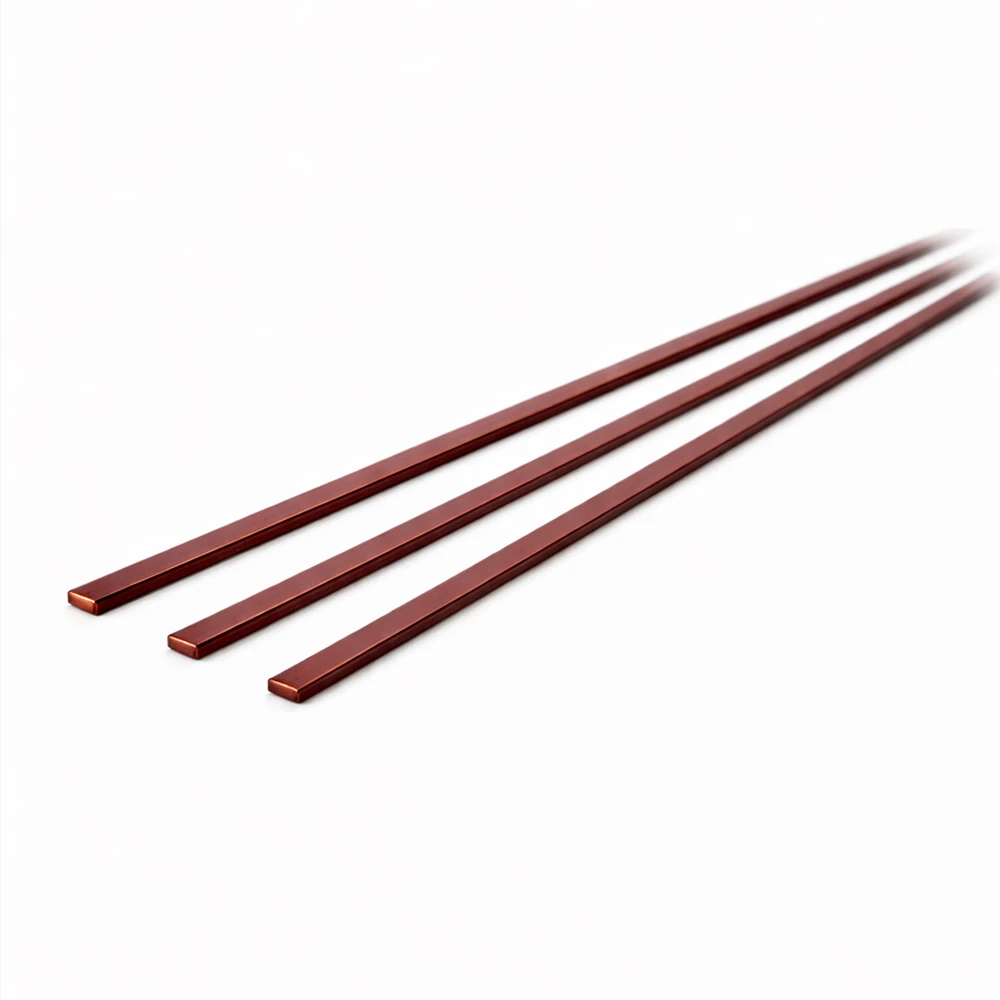

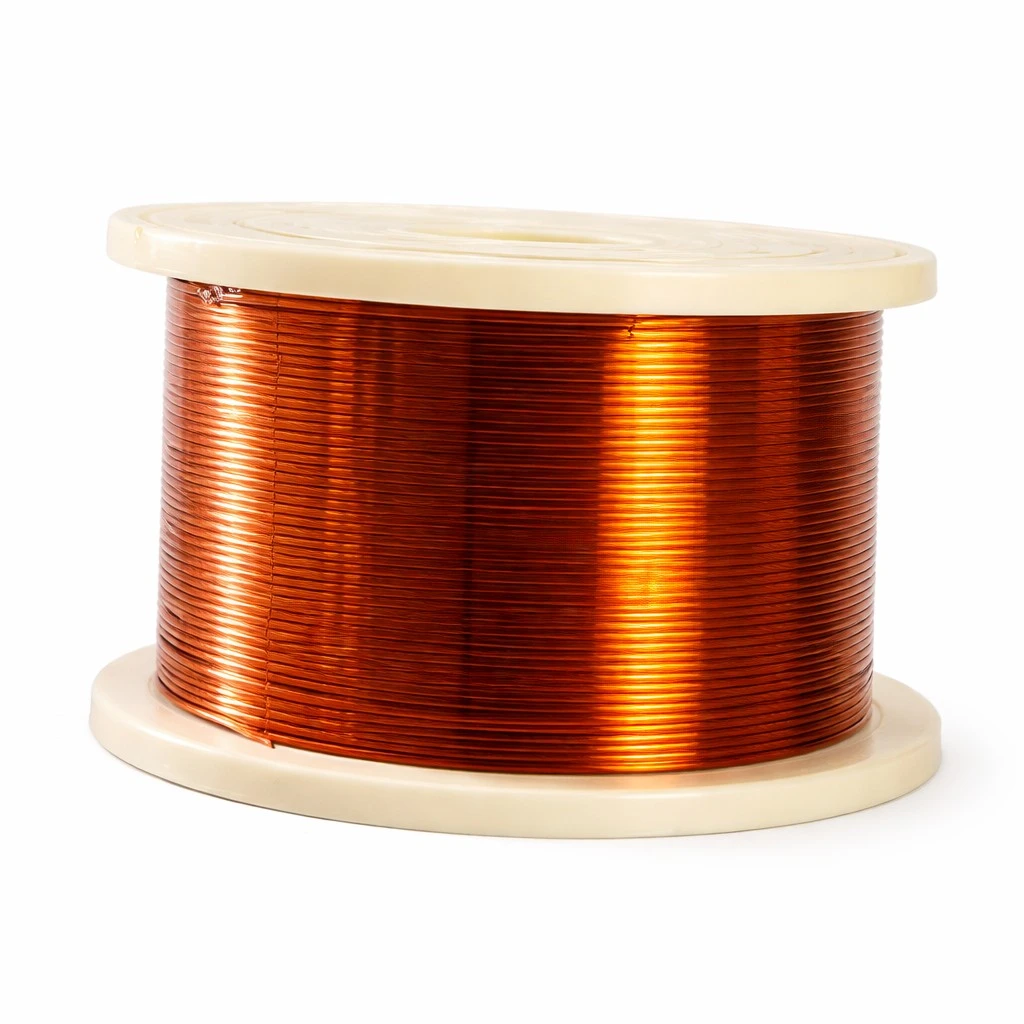

سلك مسطح من النحاس المطلي بالمينا |
|
مادة الموصل |
نحاس خالٍ من الأكسجين / نحاس قوي التحليل كهربائيًا |
|
نقاء الموصل |
≥ 99.95% |
|
شكل الموصل |
مسطحة / مستطيلة |
|
نوع العزل |
طلاء المينا (البوليستر، بوليستريميد، بولياميد إيميد، أو حسب المواصفات) |
|
الطبقة الحرارية |
155 درجة مئوية، 180 درجة مئوية، 200 درجة مئوية، أو 220 درجة مئوية (حسب متطلبات العميل) |
|
انهيار الجهد |
≥ 2× المعيار الدولي IEC / NEMA |
|
سمك العزل |
ملف تعريف رفيع، مخصص لمتطلبات التطبيق |
|
الالتصاق والمرونة |
لا تكسير أو تقشير بعد الانحناء. العزل تعلق بقوة |
|
أداء الصدمة الحرارية |
ممتاز - يجتاز اختبارات درجات الحرارة السريعة |
|
حالة السطح |
طلاء مينا ناعم وموحد؛ خالية من الثغرات والعيوب |
|
الأبعاد المتاحة |
العرض: 2.0 - 16.0 ملم / السُمك: 0.5 - 5.0 ملم (متوفر حسب الطلب) |
|
ملاحظة: تختلف القيم المحددة لقوة الشد والاستطالة وجهد الانهيار الدقيق حسب نوع العزل وأبعاده. يرجى الاتصال بنا للحصول على أوراق البيانات التفصيلية. |
|
التطبيقات
ملفات المحركات الكبيرة والمتوسطة الحجم – المحركات الصناعية AC/DC، محركات الجر
لفات المولدات – مولدات توربينية، مولدات مائية
ملفات المحولات – محولات القدرة، محولات التوزيع
الملفات الكهربائية والمحاثات – المفاعلات، الملفات الخانقة، الملفات المغناطيسية
المكونات الكهربائية للسيارات - ملفات محرك السيارة الكهربائية، ومولدات التيار المتردد
معدات الجر للسكك الحديدية - محركات الجر عالية الطاقة والأنظمة المساعدة
قدرات التخصيص
نحن نقدم أبعادًا مخصصة وأنواع العزل وتقييمات الطبقة الحرارية ومواصفات الموصلات وفقًا لمتطلبات العملاء. التخصيص المتاح يشمل:
عرض وسمك مخصص لكل رسم
اختيار نوع المينا (PE، PEI، PAI، PI، إلخ.)
الدرجة الحرارية من 155 درجة مئوية إلى 220 درجة مئوية أو أعلى
خيارات الموصلات النحاسية العارية أو المعلبة
متطلبات الالتصاق والمرونة الخاصة
المهلة المخصصة: 15-30 يوم عمل حسب الأدوات والمواصفات.
الأسئلة الشائعة
Q1: ماذا يعني عبارة "جهد الانهيار ضعف المعيار الدولي"؟
وهذا يعني أن عزل المينا لدينا يتحمل جهد اختبار العزل الكهربائي أعلى بمرتين على الأقل من الحد الأدنى للقيمة المحددة في معايير IEC 60317 أو NEMA MW 1000 لسمك العزل المكافئ. وهذا يوفر هامش أمان إضافي لتطبيقات الجهد العالي.
Q2: كيف تفيد الطبقة العازلة الرقيقة تصميم المحرك والمولد؟
يسمح المظهر الجانبي العازل الرقيق بتركيب المزيد من الموصلات النحاسية داخل نفس منطقة الفتحة (عامل ملء فتحة أعلى)، مما يحسن الكفاءة، ويقلل من خسائر المقاومة، ويعزز كثافة الطاقة الإجمالية للملف النهائي.
Q3: هل يتشقق العزل أو يتقشر عند ثني السلك؟
لا، لقد تم تصميم طلاء المينا الخاص بنا لتحقيق التصاق ومرونة ممتازين. يظل العزل ملتصقًا بقوة بالموصل النحاسي حتى بعد الثني والتشكيل، مما يضمن حماية كهربائية ثابتة طوال عملية اللف.
Q4: ما هي الفئات الحرارية المتوفرة لهذا المنتج؟
نحن نقدم طلاءات مينا مصنفة للتشغيل المستمر بدرجات حرارة 155 درجة مئوية، 180 درجة مئوية، 200 درجة مئوية، و220 درجة مئوية. تتوفر درجات حرارة أعلى عند الطلب للتطبيقات المتخصصة.
Q5: هل يمكنك توفير أبعاد مخصصة للأسلاك المسطحة؟
نعم. نحن ننتج مجموعات مخصصة للعرض والسمك بناءً على رسومات العملاء. يرجى تقديم متطلبات الأبعاد المحددة الخاصة بك لعرض الأسعار.
