هذا المنتج مناسب لتزويد الطاقة لوحدات ضخ الزيت الغاطسة بجهد مقدر أقل من 3KV أو أقل من 6KV.
خصائص التشغيل
موصل درجة حرارة العمل على المدى الطويل120 درجة مئوية، مع مقاومة ممتازة للزيت والحرارة ومقاومة للتآكل.
النوع والاسم

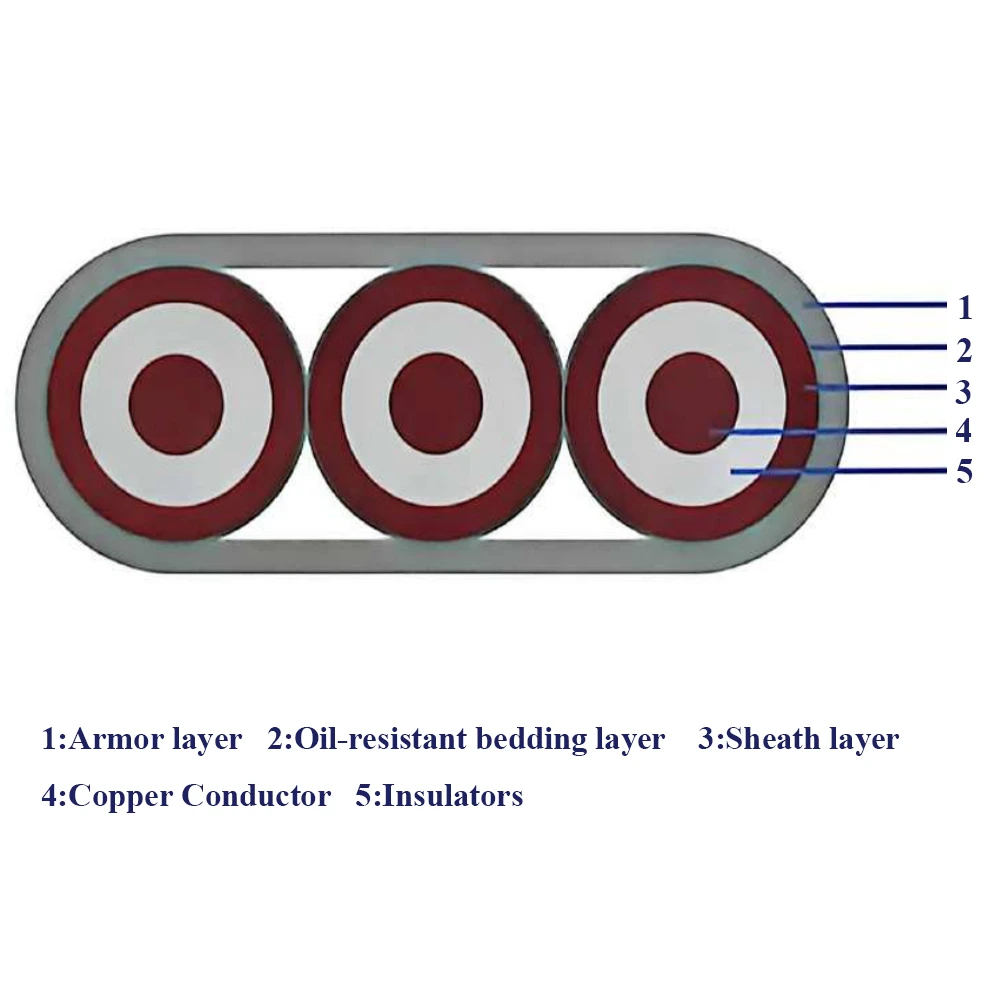

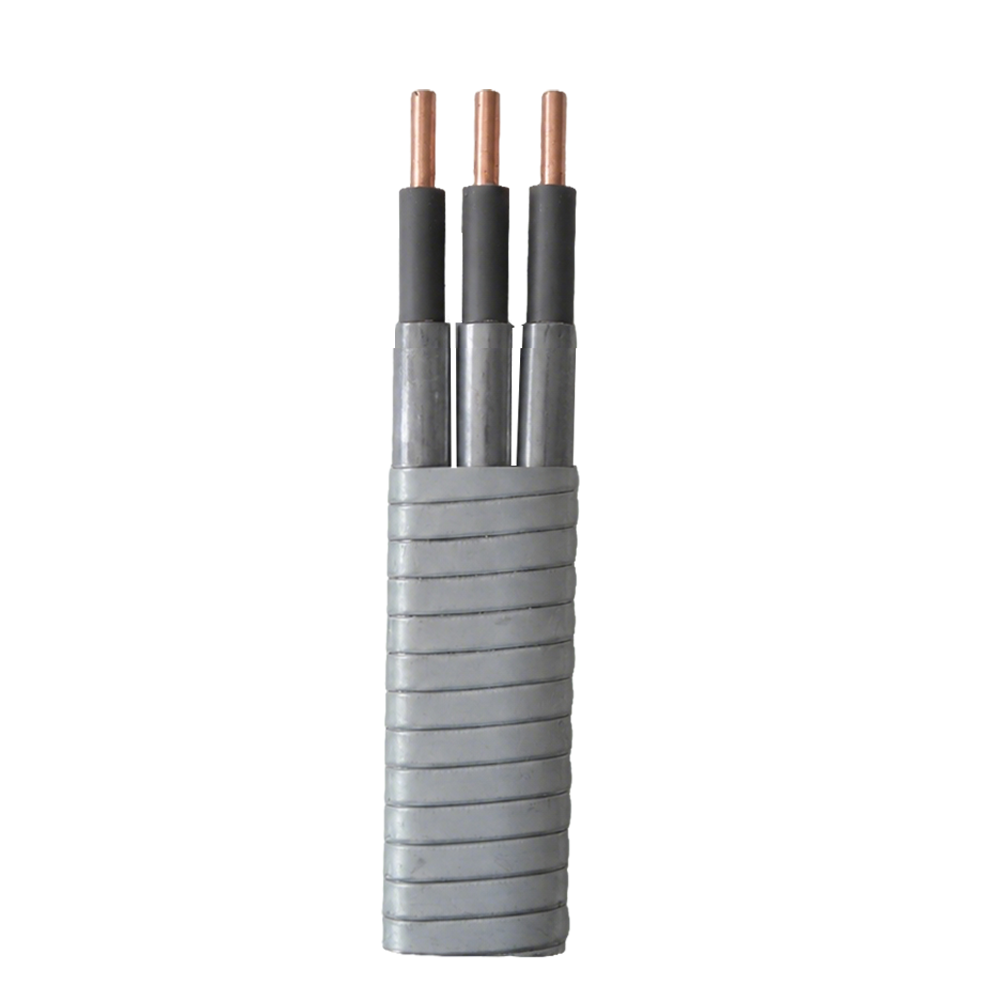

عزل مطاط الإيثيلين - البروبيلين، غمد الرصاص، شريط PTFE / شريط ألياف ملفوف حولها
كابل الطاقة لمضخة الزيت الغاطسة المسطحة المجلفنة (الفولاذ المقاوم للصدأ، المونيل) الفولاذي.
نطاق إنتاج الكابلات
الجهد: 3KV 4KV 5KV 6KV
درجة الحرارة: 120 درجة مئوية
معايير التنفيذ: GB/T16750-2015، APIRP 11S6
المواصفات الفنية
| المواصفات الفنية | |||||||||||
|
النوى |
مساحة المقطع العرضي الاسمية AWG/mm² |
عدد جذور موصل القطر مم مم |
مقاومة الموصل DC20 درجة مئوية ≥Ω/كم |
سمك العزل الاسمي مم |
سمك الاسمي للغمد مم |
الحجم والوزن الكلي للكابل (الكابل المسطح) |
|||||
|
3 كيلو فولت |
5 كيلو فولت |
||||||||||
|
مطلي بالقصدير |
3 كيلو فولت |
5 كيلو فولت |
3 كيلو فولت |
5 كيلو فولت |
mmxmm |
كجم/كم |
mmxmm |
كجم/كم |
|||
|
3 |
6/13.2 |
1/4.12 |
1.40 |
1.39 |
2.3 |
1.0 |
1.0 |
12.5x33.5 |
2110 |
13.5x36
|
2288 |
|
3 |
5/16 |
1/4.62 |
1.16 |
1.15
|
2.3 |
1.0 |
1.0 |
13x36 |
2211
|
14x37.5
|
2410
|
|
3 |
4/20 |
1/5.19 |
0.86 |
0.84
|
2.3 |
1.0 |
1.0 |
14x38 |
2442
|
14.5x39
|
2730
|
|
3 |
2/33 |
1/6.54 |
0.56 |
0.55
|
2.3 |
1.0 |
1.0 |
15x43 |
3116
|
16x43
|
3320
|
|
3 |
1/42 |
1/7.35 |
0.44 |
0.44 |
2.3 |
1.0 |
1.0 |
16x45 |
3544 |
17x47 |
3850 |
| المواصفات الفنية | |||||||
|
مساحة المقطع العرضي الاسمية مم²/AWG |
القطر الاسمي للموصل |
1.9 ملم مقاومة العزل MΩ·Km |
1.9 ملم تيار التسرب μA/ (Kv·Km) |
مقاومة العزل 2.3 ملم MΩ·Km |
تيار التسرب 2.3 مم μA/ (Kv·Km) |
العاصمة مع الجهد الوقوف 5 دقائق |
العاصمة مع الجهد الوقوف 5 دقائق |
|
3 كيلو فولت |
5 كيلو فولت |
||||||
|
13.2/6
|
4.12
|
1529
|
0.65
|
1777 |
0.56 |
27 |
35 |
|
16/5
|
4.62
|
1400
|
0.71
|
1633 |
0.61 |
27 |
35 |
|
20/4
|
5.19
|
1278
|
0.78
|
1495 |
0.67 |
27 |
35 |
|
33/2
|
6.54
|
1060
|
0.94
|
1248 |
0.80 |
27 |
35 |
|
42/1 |
7.35 |
962 |
1.04 |
1136 |
0.80 |
27 |
35 |
متطلبات التسليم
يمكن تسليمها في مسافة لا تقل عن 1000 متر، ومعبأة في صواني مموجة من الفولاذ بالكامل.
تعليمات التخزين والنقل
بالنسبة للكابلات التي يتم تسليمها على شكل لفات، فإن الكابل الخارجي، تكون المسافة من حافة قطر علبة الكابلات الفولاذية المموجة أقل بمقدار 100 مم، ولا يُسمح للكابل بأن يصطدم أو يلتوي. كلا طرفي الكابل مقاوم للرطوبة.
الأسئلة الشائعة
Q1: ماذا تعني الاختصارات في رموز نموذج كابل المضخة الغاطسة؟
تتبع رموز نموذج كابل المضخة الغاطسة لدينا نظام تسمية موحد. يمثل كل حرف في تسمية النموذج ميزة هيكلية محددة أو مادة مستخدمة في بناء الكابل.
Q2: ما هو كابل ESP؟
يتم استخدام كابل ESP (كابل المضخة الغاطسة الكهربائية) لتوفير الطاقة للمضخات الغاطسة الكهربائية في قاع البئر في آبار النفط والغاز والمياه. وهي مصممة لتحمل درجات الحرارة العالية والضغط وظروف الآبار المسببة للتآكل.
Q3: ما الفرق بين كابل ESP المستدير والمسطح؟
يتم استخدام كابل ESP المستدير بشكل شائع في ظروف البئر القياسية ذات القوة الميكانيكية العالية. تم تصميم كابل ESP المسطح للمساحات الحلقية الضيقة بين الأنابيب والغلاف، مما يجعل التثبيت أسهل في الآبار ذات المساحة المحدودة.
Q4: ما هي المواد المستخدمة في عزل كابلات ESP وغلافها؟
تستخدم كابلات ESP مواد مثل البولي بروبيلين (PP)، وXLPE، وEPR، وبوليميد-FEP للعزل. تشتمل مواد الغلاف والدروع على مطاط النتريل، وEPR، والهيبالون، وسبائك الرصاص، وشريط الفولاذ المقاوم للصدأ للحماية من الحرارة والزيت والتآكل.
Q5: كيف أختار كابل ESP المناسب؟
يعتمد الاختيار على عمق البئر ودرجة الحرارة والجهد والظروف الكيميائية. تتطلب البيئات ذات درجات الحرارة المرتفعة أو المسببة للتآكل أنظمة عزل متقدمة وحماية أقوى للدروع لضمان التشغيل الموثوق به على المدى الطويل.
