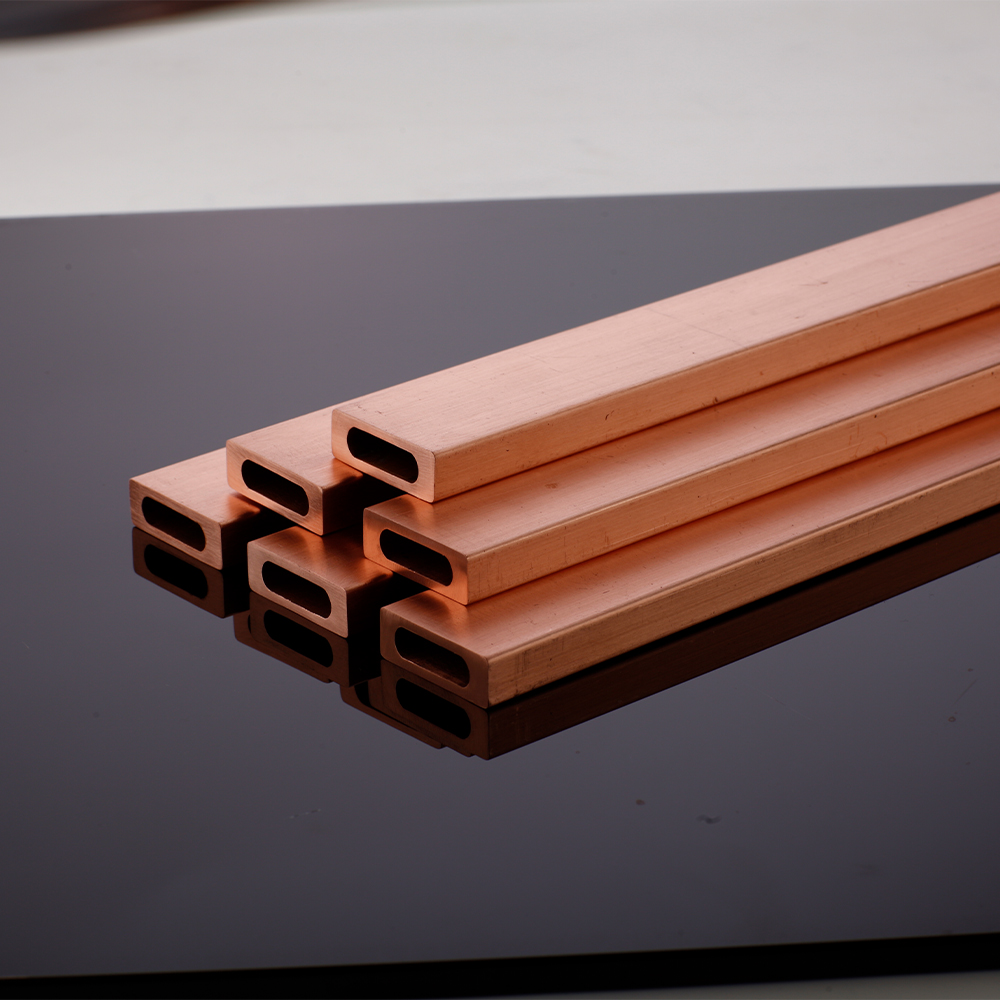

يتميز هذا المنتج بعملية معقدة، وصعوبة معالجة عالية، وسماكة غير متساوية للجدار المجاور، وانحراف يزيد عن 2 مم، ودقة عالية للقطر الخارجي وحجم الثقب الداخلي، مما يضمن تدفقًا موحدًا وكافيًا لسائل التبريد الداخلي، ويمكن أن يصل الحد الأقصى لطول المعالجة لسلك واحد إلى 10 مم.
المواصفات الفنية
|
المعلمة |
القيمة / الوصف |
|
اسم المنتج |
موصل مجوف فضي بسماكة جدار مختلفة |
|
مادة |
النحاس الخالي من الأكسجين الحامل للفضة (CuAg) |
|
محتوى الفضة |
0.07% – 0.12% |
|
نقاء النحاس + الفضة |
≥ 99.99% |
|
محتوى الأكسجين |
≥ 10 جزء في المليون |
|
الموصلية الكهربائية |
≥ 98% IACS |
|
تكوين سمك الجدار |
سمك الجدار المجاور غير متساو |
|
انحراف سمك الجدار |
≥ 2 مم (الفرق بين الجدران المجاورة) |
|
التسامح القطر الخارجي |
± 0.03 مم (قابل للتخصيص) |
|
التسامح مع قطر الثقب الداخلي |
± 0.05 مم (قابل للتخصيص) |
|
الحد الأقصى لطول السلك المفرد |
10 أمتار (قياسي) / أطول عند الطلب |
|
حالة السطح |
مشرقة ونظيفة وخالية من الأكسيد |
|
أداء الانحناء |
ليونة ممتازة لف لفائف |
التطبيقات
اللفات الدوارة الكبيرة للمولد التوربيني - حيث يكون التبريد غير المتماثل مطلوبًا لموازنة الأحمال الحرارية.
المغناطيسات الكهربائية عالية المجال - لأبحاث الفيزياء وأنظمة التصوير بالرنين المغناطيسي ومسرعات الجسيمات.
ملفات التسخين الحثية المتخصصة — تتطلب تبريد سائل داخلي مع توزيع حرارة غير منتظم.
قضبان التوصيل الكهربائية المخصصة — مع قنوات تبريد مدمجة للمساحات الضيقة.
الأسئلة الشائعة
Q1: لماذا يكون سُمك الجدار المجاور غير متساوٍ عمدًا؟
يسمح تصميم الجدار غير المتكافئ للمهندسين بتوجيه المزيد من تدفق سائل التبريد إلى مناطق محددة من الموصل التي تعاني من أحمال حرارية أعلى، أو لاستيعاب الأشكال الهندسية غير المتماثلة للفتحات في الدوار. وهذا يضمن كفاءة تبريد موحدة عبر الملف بأكمله.
Q2: ماذا يعني عبارة "انحراف يزيد عن 2 مم" عمليًا؟
وهذا يعني أن الفرق في سمك الجدار بين الجانبين المتجاورين للملف المجوف يمكن أن يتجاوز 2 مم. على سبيل المثال، قد يكون سمك أحد الجدران 4 مم بينما يبلغ سمك الجدار المجاور 6.5 مم. يتم التحكم في عدم التماثل هذا بدقة لتلبية مواصفات العميل.
Q3: كيف يمكنك الحفاظ على دقة عالية في OD وID مع عدم التماثل المعقد؟
نحن نستخدم أنظمة قياس ليزر متعددة المحاور (ODAC/UMAC) وأدوات رسم مصممة خصيصًا. تعمل ردود الفعل في الوقت الفعلي على ضبط موضع القالب أثناء المعالجة لضمان بقاء أبعاد الهندسة الخارجية والثقب الداخلي ضمن التفاوتات المحددة.
Q4: ما هو الحد الأقصى لطول السلك الفردي المتاح؟
الحد الأقصى القياسي لطول السلك الفردي هو 10 أمتار. قد تتوفر أطوال أطول اعتمادًا على أبعاد المقطع العرضي المحددة وتكوين سمك الجدار. يرجى الاستفسار عن الاحتياجات الخاصة بك.
Q5: هل يمكن ثني هذا المنتج أو تشكيله من أجل لف الملف؟
نعم. على الرغم من سمك الجدار غير المتماثل، فإن المادة النحاسية الحاملة للفضة توفر ليونة ممتازة ويمكن ثنيها وتشكيلها باستخدام معدات لف قياسية دون تشقق أو تشوه القناة الداخلية.
كيف يمكننا مساعدتك؟
نحن نقدم لك إمكانية التخصيص لتلبية احتياجاتك الخاصة. سيتعاون فريق الخبراء لدينا معك لتطوير المنتج المثالي المناسب لك
