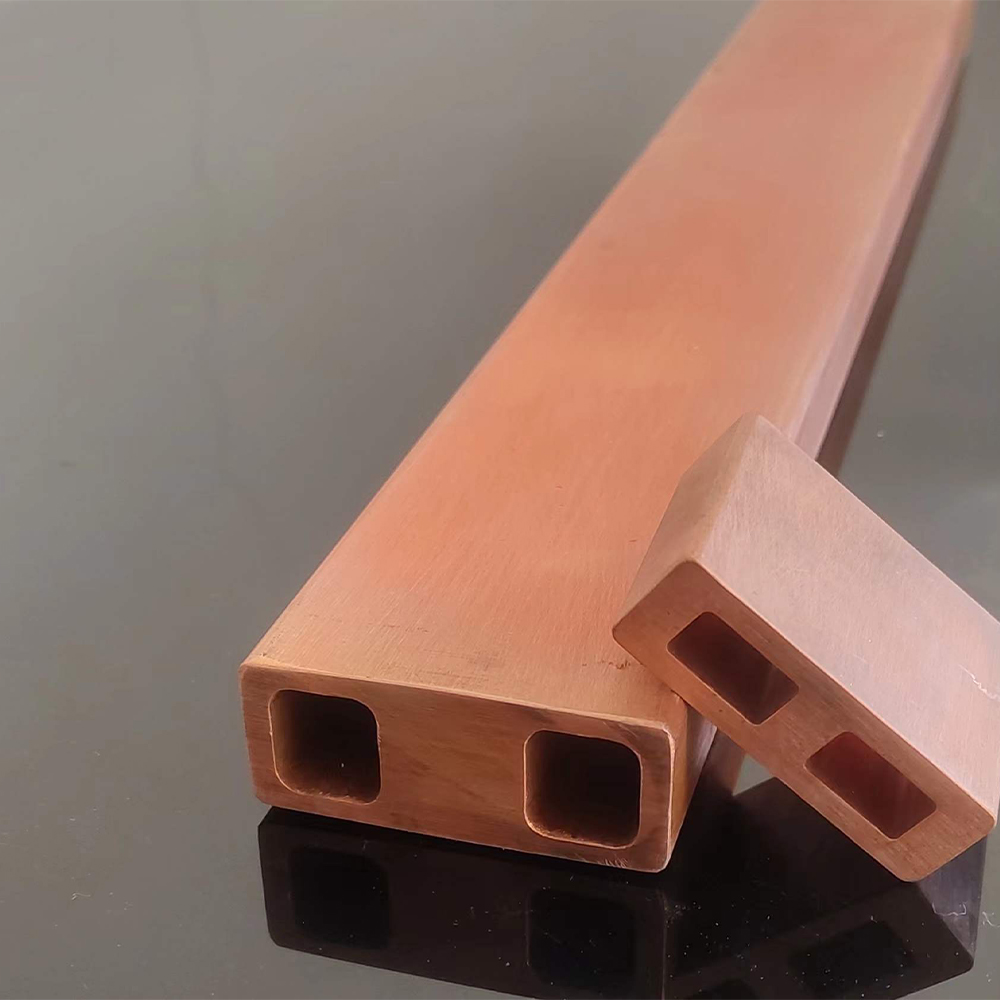

إن الموصل الفضي المجوف اللامركزي عبارة عن شكل نحاسي مصمم بدقة مصمم خصيصًا للملفات الدوارة للمولدات التوربينية الكبيرة في محطات الطاقة الحرارية والنووية والكهرومائية. يتميز الموصل بقناة تبريد داخلية موضوعة بشكل غير متماثل (تجويف غريب الأطوار) تعمل على زيادة التوصيل الكهربائي وكفاءة تدفق سائل التبريد. تم تصنيع هذا المنتج من النحاس الخالي من الأكسجين الحامل للفضة، ويوفر مقاومة استثنائية للتليين الحراري والزحف الميكانيكي تحت أحمال الطرد المركزي والأحمال الكهرومغناطيسية الشديدة.
التطبيقات
التطبيق الأساسي: الملفات الدوارة للمولدات التوربينية الكبيرة (≥ 1000 ميجاوات) في محطات الطاقة الحرارية والنووية ومحطات الطاقة الكهرومائية الكبيرة.
التطبيقات الثانوية: أنظمة بسبار عالية التيار التي تتطلب تبريدًا سائلًا داخليًا؛ اللفات المغناطيسية المتخصصة ذات المجال العالي.
يعد هذا المنتج بالغ الأهمية بشكل خاص لمصنعي معدات توليد الطاقة الذين يبحثون عن مكونات عالية الموثوقية تفي بالمعايير IEC 62067 والمعايير الدولية المماثلة.
المواصفات الفنية
|
المعلمة |
وحدة |
المواصفات / القيمة النموذجية |
التسامح / الشرط |
|
تسمية المواد |
— |
CuAg0.10P (CW013A) / CuAg0.07 |
لكل إن 1652 / أستم B187 |
|
محتوى الفضة (Ag). |
% |
0.07 - 0.12 |
±0.01 |
|
الموصلية الكهربائية |
% IACS |
≥ 98.0 |
عند 20 درجة مئوية |
|
محتوى الأكسجين |
جزء في المليون |
≥ 10 |
درجة خالية من الأكسجين |
|
قوة الشد (ملدن) |
MPa |
220 - 260 |
— |
|
استطالة (A50) |
% |
≥ 35 |
— |
|
تليين درجة الحرارة |
درجة مئوية |
≥ 350 |
ميزة تحمل الفضة |
|
التسامح العرض الخارجي |
مم |
حسب الرسم (على سبيل المثال، 10-40 ملم) |
± 0.03 / ± 0.05 |
|
التسامح مع الارتفاع الخارجي |
مم |
حسب الرسم (على سبيل المثال، 5-20 ملم) |
± 0.03 / ± 0.05 |
|
التسامح مع قطر الثقب الداخلي |
مم |
حسب الرسم (على سبيل المثال، 3-15 ملم) |
± 0.05 |
|
انحراف سمك الجدار (الانحراف) |
٪ من الجدار الاسمي |
≥ 5% |
معلمة التحكم الحرجة |
|
نصف قطر الزاوية (R) |
مم |
0.5 – 1.5 (قابل للتخصيص) |
لكل رسم العميل |
|
استقامة |
مم / 1000 مم |
≥ 1.0 |
— |
|
تطور |
°/1000 ملم |
≥ 1.0 |
— |
|
خشونة السطح الداخلي (Ra) |
ميكرومتر |
≥ 0.8 |
الأمثل لتدفق المبرد |
|
حالة السطح الخارجي |
— |
مشرقة ونظيفة وخالية من الأكسيد |
لا توجد خدوش أو نتوءات أو عيوب |
الأسئلة الشائعة
Q1: لماذا تتم إضافة الفضة (Ag) إلى النحاس؟
ترفع الفضة درجة حرارة التليين بحوالي 100-150 درجة مئوية، مما يمنع تشوه الملف تحت الضغط الحراري والطرد المركزي العالي.
Q2: كيف يتم التحكم في انحراف سمك الجدار (الانحراف المركزي)؟
يحافظ قياس الليزر في الوقت الحقيقي (ODAC/UMAC) وضبط قالب الحلقة المغلقة على الانحراف بنسبة ≥5% من الجدار الاسمي.
Q3: ما هي حالة السطح المتوفر؟
مشرقة ونظيفة وخالية من الأكسيد مع Ra ≥0.8 ميكرومتر. جاهز لشريط الميكا أو تطبيق العزل.
Q4: هل التصميم غريب الأطوار يقلل من السعة؟
لا، فهو يعمل على زيادة المقطع العرضي للنحاس إلى الحد الأقصى مع الحفاظ على تدفق سائل التبريد المطلوب لتحسين الكفاءة الإجمالية.
Q5: هل يمكن طلب الأبعاد المخصصة؟
نعم. تتراوح مهلة الأدوات المخصصة ما يقرب من 30 إلى 45 يومًا من الموافقة على الرسم.
